Machine Productsマシンプロダクト事業

裁断装置(トムソン抜きプレス)

トムソン型をセットし製品を裁断する装置です。
有効面積、加圧力、安全対策等の仕様が、カスタム対応できます。
ミカド独自の加圧方法と推力制御を用い、大面積への均等化圧が可能です。
セミオーダー対応のため、お客様のご要望を反映した装置をご提案させて頂きます。

使用技術

製品の特長

圧力分布

ミカド独自の加圧板構造により、より均一な圧力分布を確保しています。

スライドテーブル

スライドテーブル取り付けにより作業性と安全性を向上します。
ピッチ送り機構の取り付けも可能です。

特注対応

実験機から生産機まで、お客様のニーズにあった装置を製作します。

製品事例

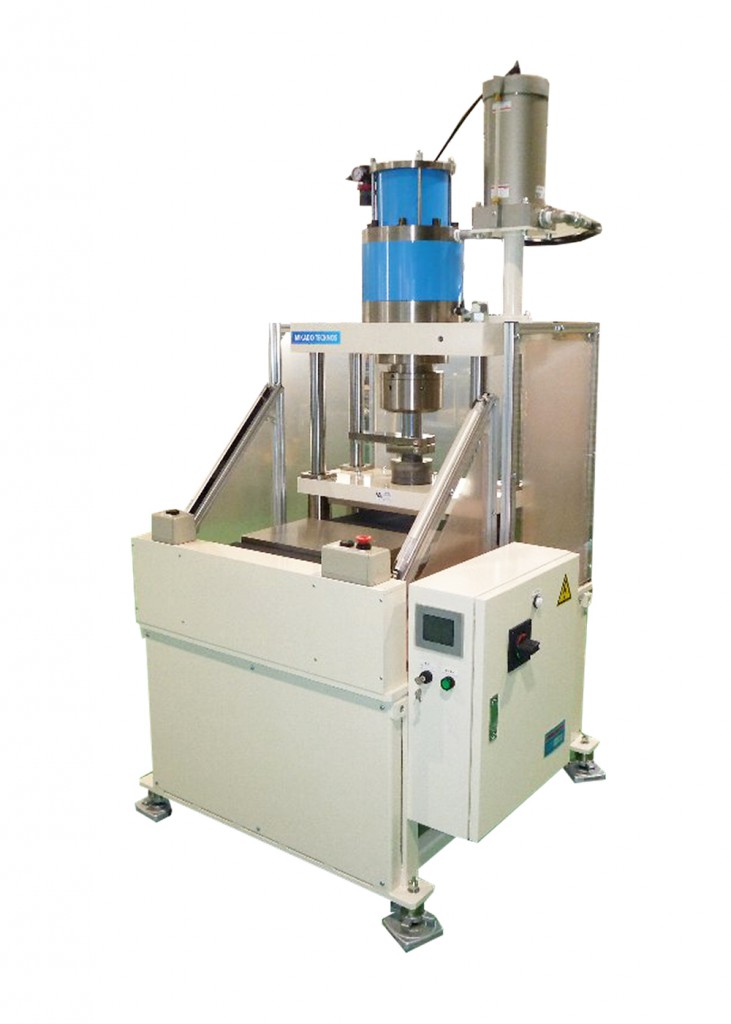

MKT50-1010

フィードバック制御仕様

MKT50-1010

フィードバック制御仕様

  • ピッチ送り



加圧エリア 有効サイズ:100×100㎜
オープンハイト:100㎜
ストローク:100㎜
推力 55kN~550kN
※フィードバック制御
※自重キャンセル付き
スライドテーブル 無し
安全・作業性
(抜粋)
光線式安全装置
透明外周カバー
非常停止ボタン
外形寸法 W1090×L810×H2240㎜
質量:1500kg
その他 電源:AC100V(2相) 10A
PLC制御

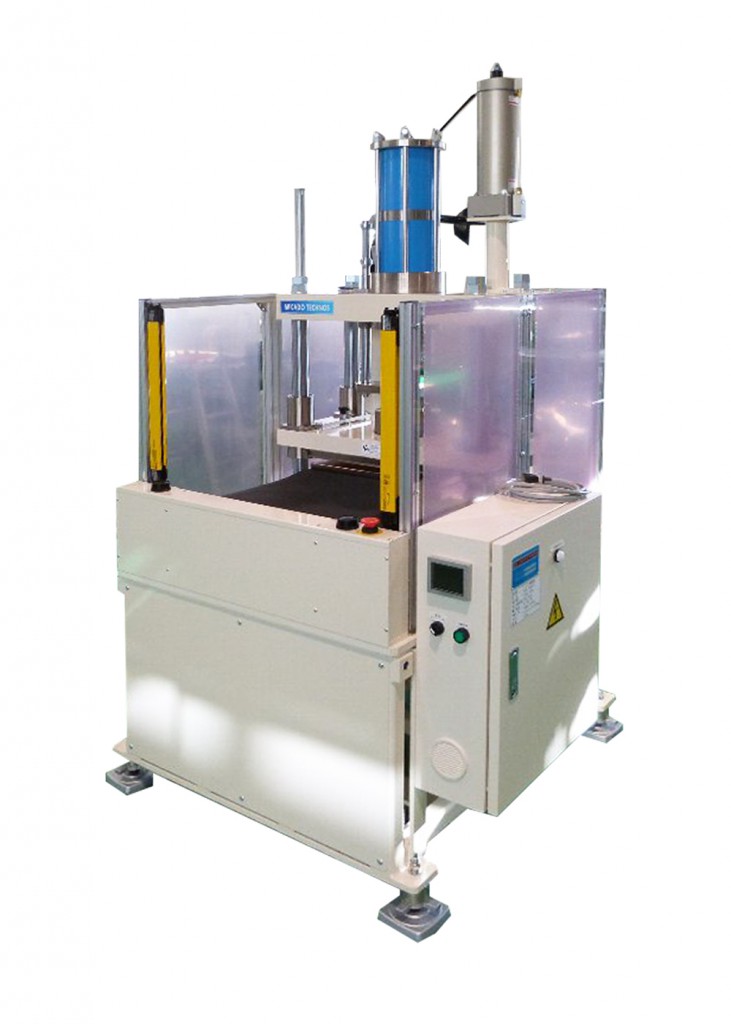

MKT06-3021

手引きスライド仕様

MKT06-3021

手引きスライド仕様

加圧エリア 有効サイズ:300×210㎜
オープンハイト:40㎜
ストローク:20㎜
※調整可能範囲:0~20㎜
推力 17kN~53kN
※手動レギュレータ調整
スライドテーブル 手動
安全・作業性
(抜粋)
透明外周カバー
非常停止ボタン
外形寸法 W900×L700×H1510㎜
質量:500kg
電源:AC100V(2相) 5A
リレー制御

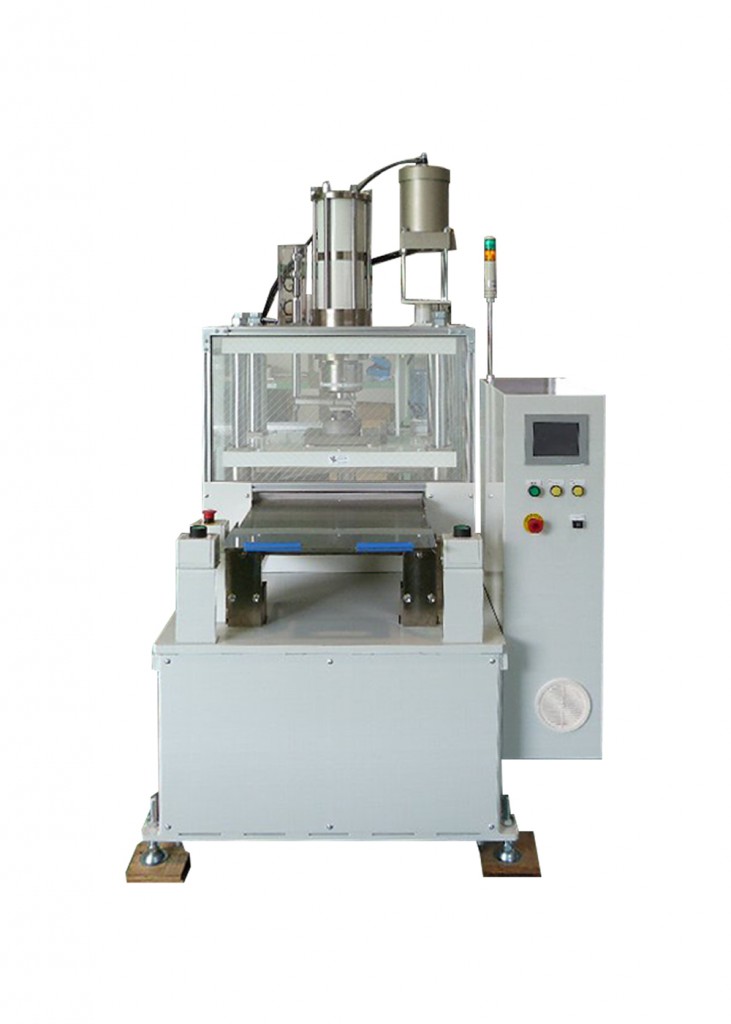

裁断装置 MKT10-4030

自動スライドテーブル
手動レギュレータ設定仕

裁断装置 MKT10-4030

自動スライドテーブル
手動レギュレータ設定仕

加圧エリア 有効面積:400×300mm
オープンハイト:50mm
ストローク:50mm
※調整可能範囲:20~50mm
推力 41kN~100kN
※手動レギュレータ設定
スライドテーブル 自動
安全・作業性
(抜粋)
光線式安全装置
透明外周カバー
非常停止ボタン
外形寸法 W1200×L1110×H2100mm
質量:1.3ton
その他 電源:AC100V(2相) 10A
PLC制御
受け板ガイド

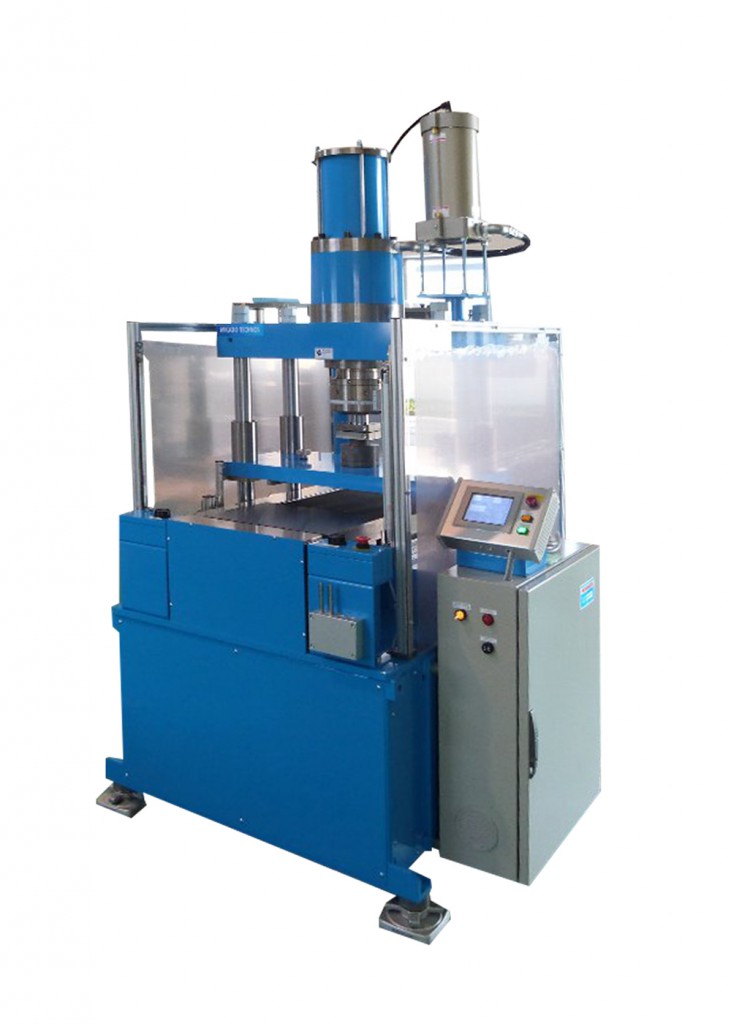

MKT06-4033

手引きスライド仕様

MKT06-4033

手引きスライド仕様

加圧エリア 有効サイズ:405×335㎜
オープンハイト:60㎜
ストローク:20㎜
※調整可能範囲:40~60㎜
推力 18.0kN~63.0kN
※手動レギュレータ設定
スライドテーブル 手動
安全・作業性
(抜粋)
光線式安全装置
透明外周カバー
非常停止ボタン
外形寸法 W1150×L1100×H1500㎜
質量:950kg
その他 電源:AC100V(2相) 5A
PLC制御

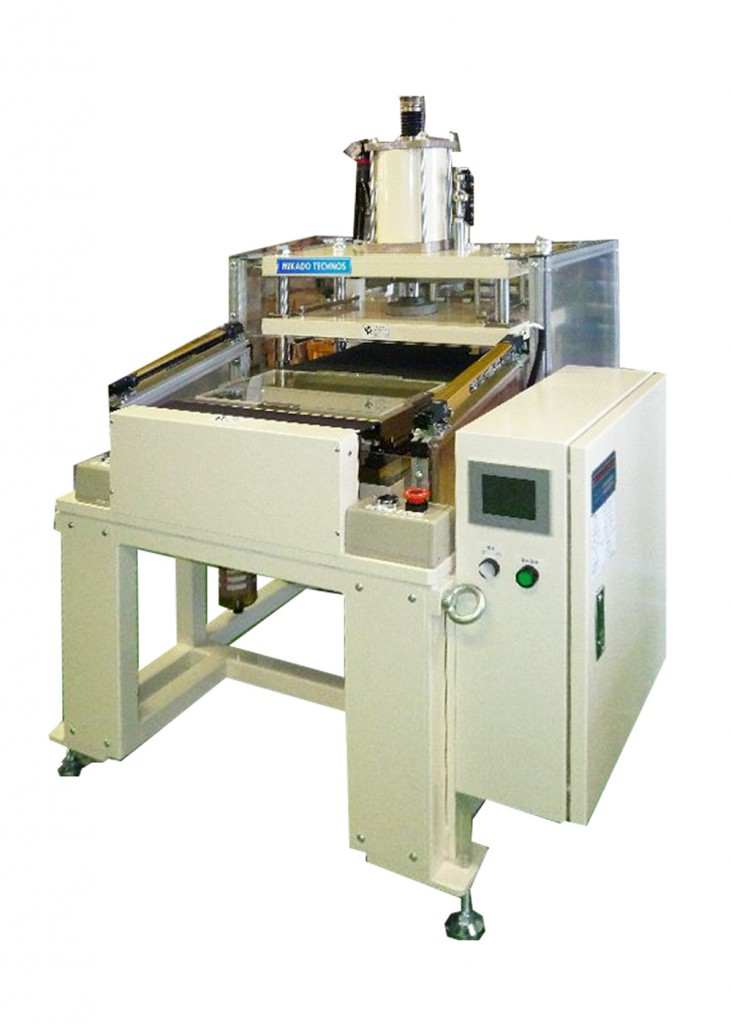

MKT15-4530

テーブルピッチ送り仕様

MKT15-4530

テーブルピッチ送り仕様

加圧エリア 有効サイズ:450×300㎜
オープンハイト:70㎜
ストローク:50㎜
※調整可能範囲:30~50㎜
推力 56kN~197kN
※手動レギュレータ設定
スライドテーブル 自動(ピッチ送り機能付き)
安全・作業性
(抜粋)
光線式安全装置
透明外周カバー
非常停止ボタン
外形寸法 W1400×L1350×H2300㎜ 質量:2ton
その他 電源:AC100V(2相) 10A
PLC制御
MKT10-4530

自動スライドテーブル
手動レギュレータ調整

MKT10-4530

自動スライドテーブル
手動レギュレータ調整

加圧エリア 有効サイズ:450×300㎜
オープンハイト:70㎜
ストローク:50㎜
※調整可能範囲:30~50㎜
推力 34kN~120kN
※手動レギュレータ調整
スライドテーブル 自動
安全・作業性
(抜粋)
光線式安全装置
透明外周カバー
非常停止ボタン
外形寸法 W1250×L1200×H2210㎜
質量:1.5ton
その他 電源:AC100V(2相) 5A
PLC制御
MKT10-5043

網入り外周ガラスカバー

MKT10-5043

網入り外周ガラスカバー

加圧エリア 有効サイズ:500×430㎜
オープンハイト:90㎜
ストローク:70㎜
※調整可能範囲:50~70㎜
推力 20kN~100kN
※手動レギュレータ調整
スライドテーブル 手動
安全・作業性
(抜粋)
網入り外周ガラスカバー
非常停止ボタン
落下防止装置
外形寸法 W1350×L1450×H2100㎜ 質量:1.8ton
その他 電源:AC100V(2相) 5A
PLC制御
