上下に熱板を持った加圧装置です。
有効面積、加圧力、温度、安全対策等の仕様が、カスタム対応できます。
ミカド独自の加圧方法と推力制御を用い、大面積への均等化圧が可能です。
セミオーダー対応のため、お客様のご要望を反映した装置をご提案させて頂きます。
使用技術
![](https://mikado-net.co.jp/cms/wp-content/themes/mikado/img/pages/machine/icon_tec1.png"){kind=icon}
![](https://mikado-net.co.jp/cms/wp-content/themes/mikado/img/pages/machine/icon_tec4.png"){kind=icon}
製品の特長
圧力分布
ミカド独自の加圧板構造により、より均一な圧力分布を確保しています。
圧力制御
ロードセルにて加圧力をモニタし、フィードバック制御しています。プログラム制御も可能です。
熱板
放熱ポスト構造を用いたミカド独自の熱板構造により、加熱部分を限定し、熱板以外への熱膨張の影響を少なくしています。
安全作業
安全器や外周カバーを装備するとともに、下加圧板がスライドテーブル仕様のため、オープン状態での作業が可能になり、作業性、安全性が向上します。
特注対応
実験機から生産機まで、お客様のニーズにあった装置を製作します。
製品事例

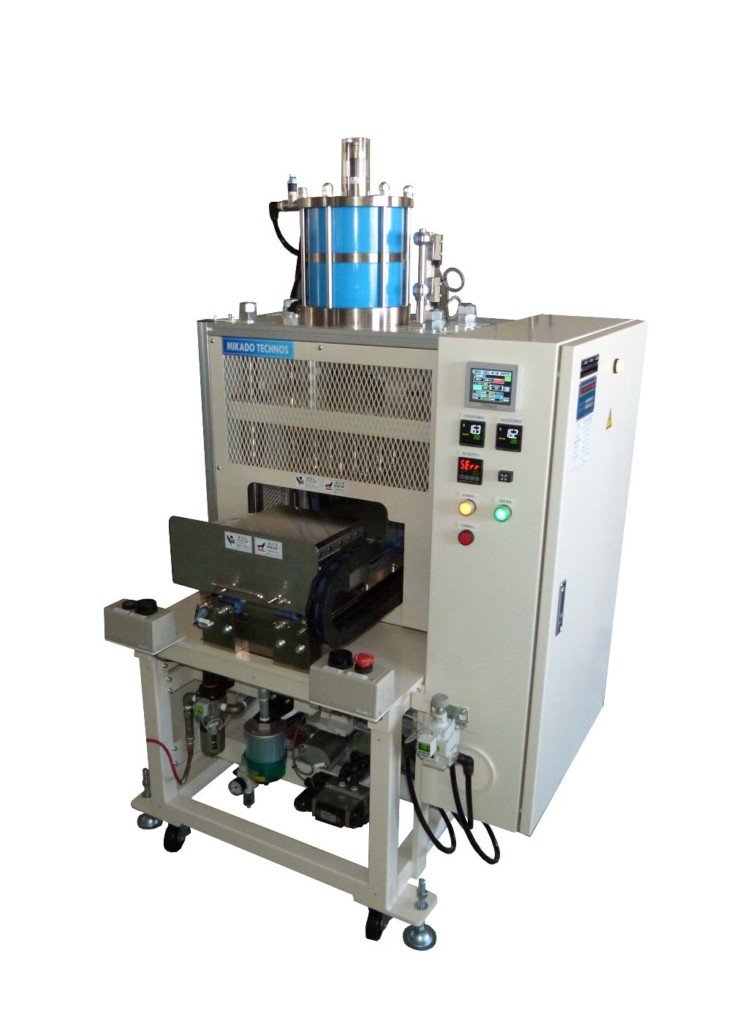

MKH04-2020
手引きスライド仕様
MKH04-2020
手引きスライド仕様
| 加圧エリア | 有効サイズ：200×200㎜ 最大ワーク高さ：70㎜ 温度：RT~200℃ |
| 推力 | 12kN～42kN ※手動レギュレータ設定 |
| ｽﾗｲﾄﾞﾃｰﾌﾞﾙ | 手動 |
| 安全・作業性 （抜粋） |
透明外周カバー 過昇温防止装置 非常停止ボタン |
| 外形外寸 | W1100×L900×H1700㎜ 質量：600kg |
| その他 | 電源：AC200V（3相） 20A 個別温度制御（P.I.D） |

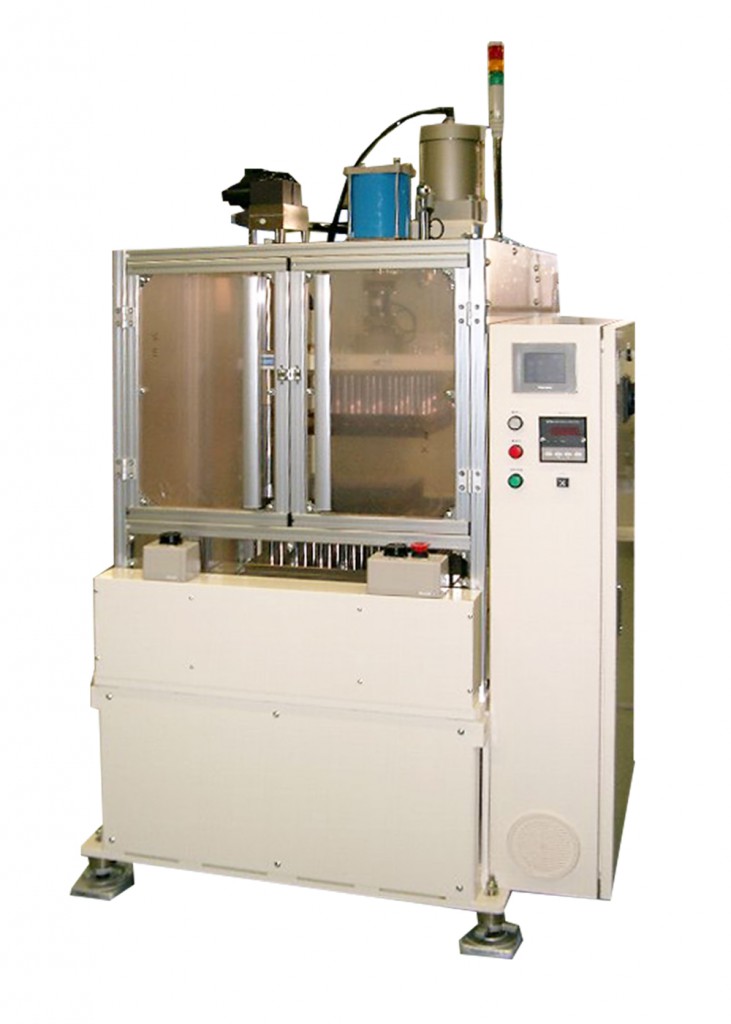

MKH20-2020
正面安全扉
スライド無し
MKH20-2020
正面安全扉
スライド無し
| 加圧エリア | 有効サイズ：200×200㎜ 最大ワーク高さ：150㎜ 温度：RT~200℃ |
| 推力 | 2.5kN～200kN ※フィードバック制御 |
| ｽﾗｲﾄﾞﾃｰﾌﾞﾙ | なし |
| 安全・作業性 （抜粋） |
正面安全扉 外周カバー 過昇温防止装置 非常停止ボタン |
| 外形外寸 | W1100×L900×H1700㎜ 質量：600kg |
| その他 | 電源：AC200V（3相） 20A PLC制御 |
MKH10-2520
正面安全扉
スライド無し
MKH10-2520
正面安全扉
スライド無し
| 加圧エリア | 有効サイズ：250×200㎜ 最大ワーク高さ：150㎜ 温度：RT~200℃ |
| 推力 | 10kN～100kN ※フィードバック制御 |
| ｽﾗｲﾄﾞﾃｰﾌﾞﾙ | なし |
| 安全・作業性 （抜粋） |
光線式安全装置 透明外周カバー 過昇温防止装置 非常停止ボタン |
| 外形外寸 | W1200×L900×H2300㎜ 質量：850kg |
| その他 | 電源：AC200V（3相） 30A PLC制御 プログラム推力制御 プログラム温度制御 冷却回路 |
MKH30-2025
在荷センサ
放射温度計仕様
指定色塗装対応
MKH30-2025
在荷センサ
放射温度計仕様
指定色塗装対応
| 加圧エリア | 有効サイズ：200×250㎜ 最大ワーク高さ：200㎜ 温度：RT~100℃ |
| 推力 | 50kN～380kN ※フィードバック制御 |
| ｽﾗｲﾄﾞﾃｰﾌﾞﾙ | 自動 |
| 安全・作業性 （抜粋） |
スライドテーブル 光線式安全装置 透明外周カバー 過昇温防止装置 非常停止ボタン |
| 外形外寸 | W1270×L1110×H2620mm 質量：1300Kg |
| その他 | 電源：AC200V（3相） 30A PLC制御 プログラム推力制御 在荷センサ 放射温度計 |
MKH10-3220
スライド有り
MKH10-3220
スライド有り
| 加圧エリア | 有効サイズ：320×200㎜ 最大ワーク高さ：120㎜ 温度：RT~170℃ |
| 推力 | 10kN～100kN ※フィードバック制御 |
| ｽﾗｲﾄﾞﾃｰﾌﾞﾙ | 自動 |
| 安全・作業性 （抜粋） |
光線式安全装置 透明外周カバー 過昇温防止装置 非常停止ボタン |
| 外形外寸 | W1250×L970×H2500㎜ 質量：1500kg |
| その他 | 電源：AC200V（3相） 50A PLC制御 プログラム推力制御 |
MKH06-3021
手引きスライド仕様
MKH06-3021
手引きスライド仕様
| 加圧エリア | 有効サイズ：300×210㎜ 最大ワーク高さ：50㎜ 温度：RT~200℃ |
| 推力 | 10kN～100kN ※フィードバック制御 |
| ｽﾗｲﾄﾞﾃｰﾌﾞﾙ | 手動 |
| 安全・作業性 （抜粋） |
透明外周カバー 過昇温防止装置 非常停止ボタン |
| 外形外寸 | W1000×L900×H1950㎜
質量：570kg |
| その他 | 電源：AC200V（3相） 20A PLC制御 プログラム推力制御 |
MKH01-3030
高温350℃仕様
スライド有り
正面安全扉
MKH01-3030
高温350℃仕様
スライド有り
正面安全扉
| 加圧エリア | 有効サイズ：300×300㎜ 最大ワーク高さ：100㎜ 温度：RT~350℃ |
| 推力 | 1kN～10kN ※フィードバック制御 |
| ｽﾗｲﾄﾞﾃｰﾌﾞﾙ | 自動 |
| 安全・作業性 （抜粋） |
正面安全扉 透明外周カバー 過昇温防止装置 非常停止ボタン |
| 外形外寸 | W1200×L1300×H2010㎜ 質量：1.1ton |
| その他 | 電源：AC200V（3相） 30A PLC制御 プログラム温度制御 プログラム推力制御 |
MKH20-3030
正面安全扉
スライド無し
MKH20-3030
正面安全扉
スライド無し
| 加圧エリア | 有効サイズ：300×300㎜ 最大ワーク高さ：150㎜ 温度：RT~200℃ |
| 推力 | 2.5kN～200kN ※フィードバック制御 |
| ｽﾗｲﾄﾞﾃｰﾌﾞﾙ | なし |
| 安全・作業性 （抜粋） |
正面安全扉 透明外周カバー 過昇温防止装置 非常停止ボタン |
| 外形外寸 | W1320×L940×H2580mm 質量：1900kg |
| その他 | 電源：AC200V（3相） 40A PLC制御 プログラム推力制御 |
MKH10-4230
イオナイザー
冶具浮きセンサ仕様
MKH10-4230
イオナイザー
冶具浮きセンサ仕様
| 加圧エリア | 有効サイズ：420×300㎜ 最大ワーク高さ：70㎜ 温度：RT~200℃ |
| 推力 | 2.5kN～100kN ※フィードバック制御 |
| ｽﾗｲﾄﾞﾃｰﾌﾞﾙ | 自動 |
| 安全・作業性 （抜粋） |
光線式安全装置 透明外周カバー 過昇温防止装置 非常停止ボタン |
| 外形外寸 | W1300×L1350×H2300㎜ 質量：2ton |
| その他 | 電源：AC200V（3相） 50A PLC制御 プログラム推力制御 イオナイザー 治具浮きセンサ |
MKH60-4535
2ｽﾃｰｼﾞ加熱冷却
高温350℃対応
自動搬送仕様
MKH60-4535
2ｽﾃｰｼﾞ加熱冷却
高温350℃対応
自動搬送仕様
| 加圧エリア | 有効サイズ：450×350㎜ 最大ワーク高さ：100㎜ 温度：RT~200℃ |
| 推力 | 60kN～600kN ※フィードバック制御 |
| ｽﾗｲﾄﾞﾃｰﾌﾞﾙ | 自動 |
| 安全・作業性 （抜粋） |
光線式安全装置 透明外周カバー 過昇温防止装置 非常停止ボタン |
| 外形外寸 | W2620×L2810×H2680㎜ 質量：8500kg |
| その他 | 電源：AC200V（3相） 225A PLC制御 プログラム推力制御 |
MKH02-6060
指定色塗装対応
推力手動レギュレータ設定
MKH02-6060
指定色塗装対応
推力手動レギュレータ設定
| 加圧エリア | 有効サイズ：600×600㎜ 最大ワーク高さ：100㎜ 温度：RT~150℃ |
| 推力 | 12.0kN～42.0kN ※手動レギュレータ設定 |
| ｽﾗｲﾄﾞﾃｰﾌﾞﾙ | なし |
| 安全・作業性 （抜粋） |
正面安全扉 外周カバー 過昇温防止装置 非常停止ボタン |
| 外形外寸 | W1490×L1160×H2120mm 質量：2270kg |
| その他 | 電源：AC200V（3相） 60A PLC制御 |
