真空加圧装置 3Dタイプ

Machine Productsマシンプロダクト事業

3Dアタッチメントを用い、チャンバー内の雰囲気を陽圧（エア加圧）にすることにより、対象物を均等加圧することが可能です。
段差吸収や曲面貼り、高さの異なるワークを動じ加圧可能です。
また、大面積へ均等な低加圧が必要な場合にも適しています。
2Dとのハイブリッド化も可能です。

使用技術

3Dアタッチメント

製品の特長

3Dチャンバー

有効面積A4サイズ、真空ハイト15mm仕様で、1kPaまで10秒以下の短時間での真空引きが可能です。
耐圧化することにより、0.9MPaまで陽圧（エア加圧）可能です。

3Dシステム

チャンバー内の雰囲気を切り替えることにより立体構造へ均等な圧力をかけることができます。
封止や、曲面貼り、はみ出し抑制等、様々な効果が得られます。

2D＆3D

ミカド真空加圧装置2Dの仕様を併せ持つことができ、ハイブリッド化が可能です。

安全作業

安全器や外周カバーを装備するとともに、下加圧板がスライドテーブル仕様のため、オープン状態での作業が可能になり、作業性、安全性が向上します。

特注対応

有効面積、加圧力、データ収集等お客様のご要望にあった装置を製作します。

製品事例

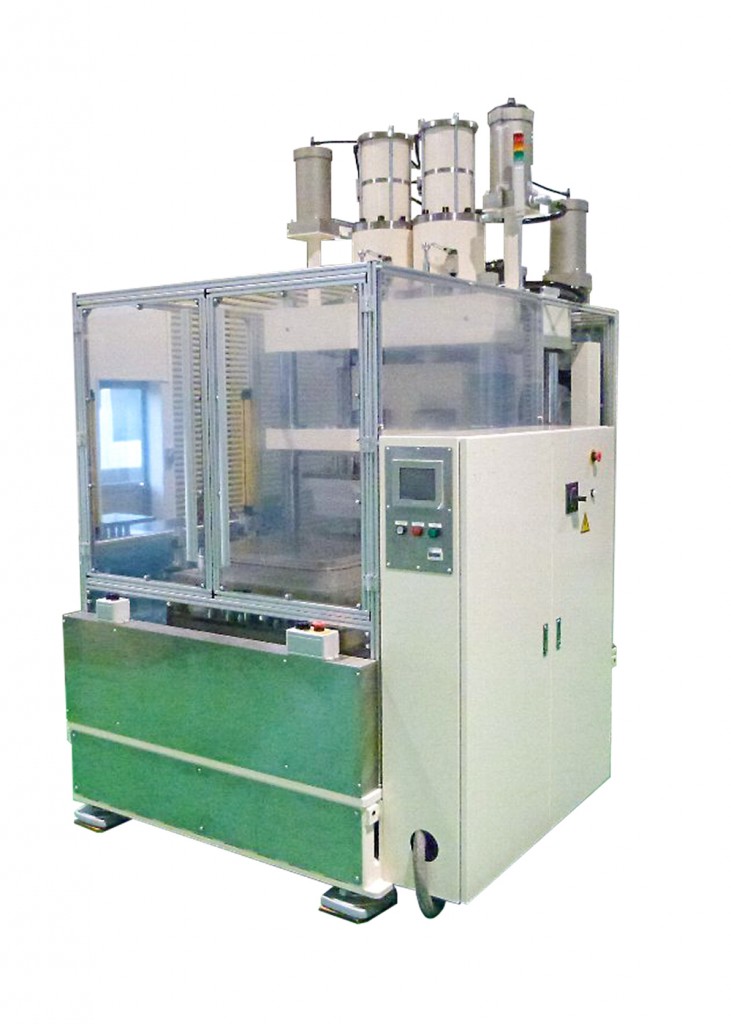

VS3D04-1010

2D＆3D
正面安全扉
250℃仕様

加圧エリア	2D有効サイズ：100×100 3D有効サイズ：100×100 最大ワーク高さ：15㎜温度:RT～250℃
推力	2D：3kN～40kN 3D(陽圧)：常圧～0.7MPa ※フィードバック制御 ※真空差圧及び熱板自重キャンセル付き
真空	丸形チャンバー 1kPa到達時間：保証15秒、実績6秒 3分後到達圧力：実績13Pa
安全・作業性 (抜粋)	スライドテーブル正面安全扉透明外周カバー過昇温防止装置非常停止ボタン
外形寸法	W1320×L1250×H2130mm 質量：1100kg
その他	電源：AC200V（3相） 30A PLC制御プログラム推力制御プログラム温度制御冷却回路

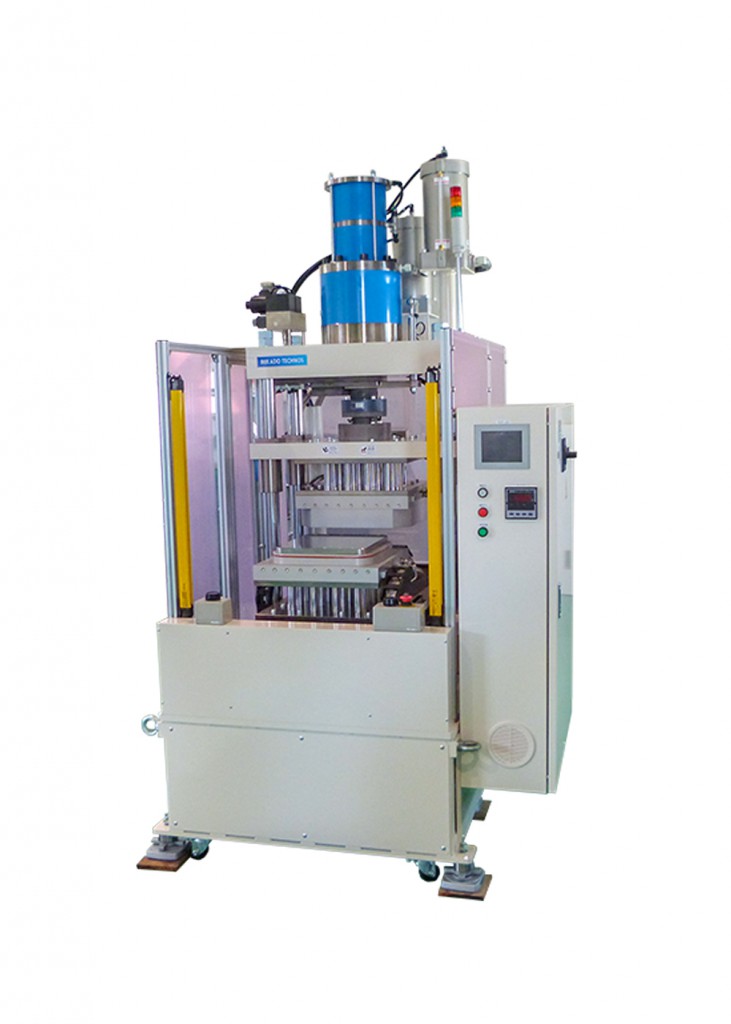

VS3D30-2424

2D＆3D仕様
スライド有り

加圧エリア	2D有効サイズ：240×240×t15㎜ 3D有効サイズ：300×300×t26㎜温度:RT～220℃
推力	2D：2.5kN～300.0kN 3D(陽圧)：常圧～0.7MPa ※フィードバック制御 ※真空差圧及び熱板自重キャンセル付き
真空	角形チャンバー 1kPa到達時間：保証30秒、実績12秒 3分後到達圧力：実績31Pa
安全・作業性 (抜粋)	スライドテーブル光線式安全装置透明外周カバー過昇温防止装置非常停止ボタン
外形寸法	W1450×L1530×H2550mm 質量：2524kg
その他	電源：AC200V（3相） 60A PLC制御プログラム推力制御プログラム温度制御冷却回路データロギング（PLC)

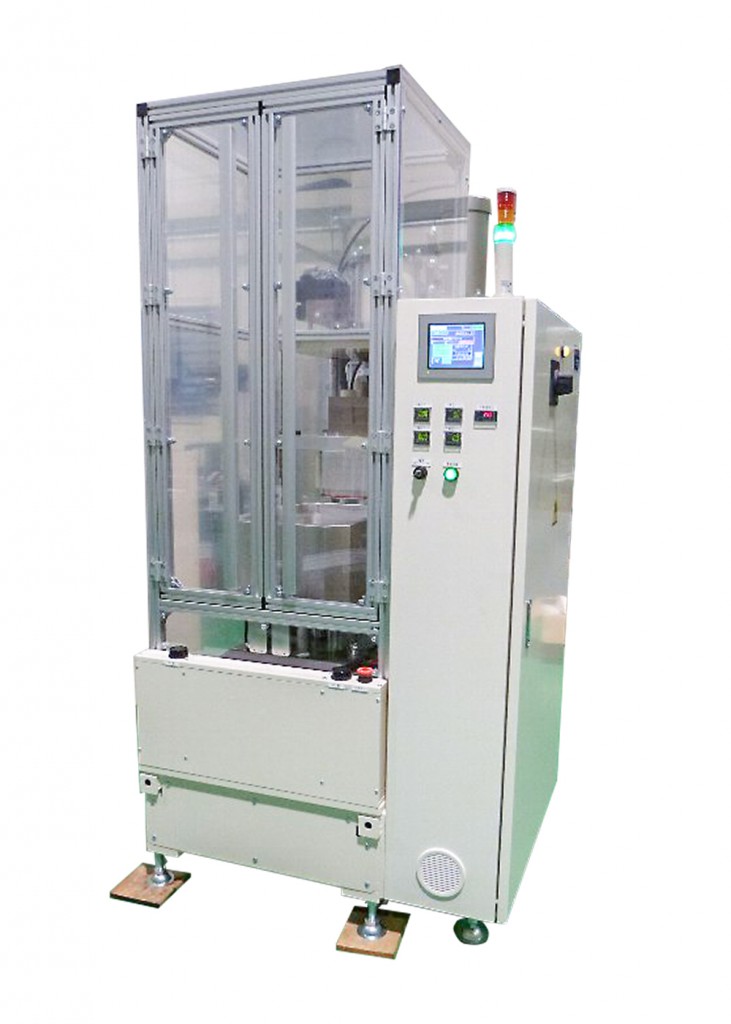

VS3D38-2525

2D＆3D仕様
スライド有り

加圧エリア	2D有効サイズ：250×240×t28㎜ 3D有効サイズ：270×270×t26㎜加熱温度:RT~200℃
推力	2D：2.5kN～380.0kN 3D(陽圧)：常圧～0.7MPa ※フィードバック制御 ※真空差圧及び熱板自重キャンセル付き
真空	角形チャンバー 1kPa到達時間：保証15秒、実績12秒 ※真空ﾊｲﾄ15㎜ 3分後到達圧力：実績69Pa
安全・作業性 (抜粋)	スライドテーブル光線式安全装置透明外周カバー過昇温防止装置非常停止ボタン
外形寸法	W1448×L1530×H2541mm 質量：2450kg
その他	電源：AC200V（3相） 50A PLC制御プログラム推力制御プログラム温度制御冷却回路

VS3D38-3030

2D＆3D仕様
角型チャンバー

加圧エリア	2D有効サイズ：300×300㎜ 3D有効サイズ： 250×250㎜加熱温度:RT~200℃
推力	2D：2.5kN～380.0kN 3D(陽圧)：常圧～0.7MPa ※フィードバック制御 ※真空差圧及び熱板自重キャンセル付き
真空	角形チャンバー 1kPa到達時間：保証15秒、実績9秒 1分後到達圧力：実績42Pa
安全・作業性 (抜粋)	スライドテーブル光線式安全装置透明外周カバー過昇温防止装置非常停止ボタン
外形寸法	W1450×L1550×H2500㎜質量：2.5ton
その他	電源：AC200V（3相） 50A PLC制御プログラム推力制御プログラム温度制御冷却回路ストローク確認センサ

VS3D50-3030

アタッチメント3D

アタッチメント3D

加圧エリア	2D有効サイズ：300×300㎜ 3D有効サイズ：250×250㎜最大ワーク高さ：25㎜最大ワーク高さ：25㎜加熱温度:RT~200℃
推力	2D：30kN～500kN 3D(陽圧)：常圧～0.7MPa ※フィードバック制御 ※真空差圧及び熱板自重キャンセル付き
真空	角形チャンバー 1kPa到達時間：保証30秒、実績8秒 3分後到達圧力：実績98Pa
安全・作業性 (抜粋)	スライドテーブル光線式安全装置透明外周カバー過昇温防止装置非常停止ボタン
外形寸法	W1460×L14000×H2590㎜質量：3100Kg
その他	電源：AC200V（3相） 60A PLC制御プログラム推力制御データロギング（PLC)

VS3D30-3030

2D＆3D仕様
角型チャンバー

加圧エリア	2D有効サイズ：300×300㎜ 3D有効サイズ：300×300㎜最大ワーク高さ：50㎜加熱温度:RT~200℃
推力	2D：3.5kN～300.0kN 3D(陽圧)：常圧～0.7MPa ※フィードバック制御 ※真空差圧及び熱板自重キャンセル付き
真空	角形チャンバー 1kPa到達時間：保証40秒、実績12秒 3分後到達圧力：実績49Pa
安全・作業性 (抜粋)	スライドテーブル光線式安全装置透明外周カバー過昇温防止装置非常停止ボタン
外形寸法	W1470×L1480×H2410㎜質量：3100Kg
その他	電源：AC200V（3相） 50A PLC制御プログラム推力制御

VS3D38-3030

2D＆3D仕様
貼り付き対策

貼り付き対策

加圧エリア	2D有効サイズ：300×300㎜ 3D有効サイズ：300×300㎜最大ワーク高さ：15㎜加熱温度:RT~200℃
推力	2D：3.5kN～300.0kN 3D(陽圧)：常圧～0.7MPa ※フィードバック制御
真空	角形チャンバー 1kPa到達時間：保証20秒、実績5秒 1分後到達圧力：実績130Pa
安全・作業性 (抜粋)	スライドテーブル光線式安全装置透明外周カバー過昇温防止装置非常停止ボタン
外形寸法	W1450×L1320×H2570mm 質量：2450Kg
その他	電源：AC220V（3相） 75A PLC制御プログラム推力制御プログラム温度制御冷却回路上熱板エアブロー

VA3D76-6060

3D最大サイズ

加圧エリア	有効サイズ：600×600㎜最大ワーク高さ：50㎜加熱温度:RT~200℃
推力	2D：50kN～760.0kN 3D(陽圧)：常圧～0.5MPa ※フィードバック制御
真空	角形チャンバー 1kPa到達時間：保証40秒、実績22秒 1分後到達圧力：実績160Pa
安全・作業性 (抜粋)	スライドテーブル光線式安全装置透明外周カバー過昇温防止装置非常停止ボタン
外形寸法	W1800×L2200×H2850㎜質量：6.5ton
その他	電源：AC220V（3相） 150A PLC制御プログラム温度制御プログラム推力制御冷却回路真空ポンプ別置き

VS3D-4029

UV光源支給品対応
可動式チャンバー

加圧エリア	φ352×222mm 最大ワーク高さ：45㎜加熱温度:RT~200℃ UVユニット：支給品
推力	3D(陽圧)：常圧～0.7MPa ※フィードバック制御 ※真空差圧及び熱板自重キャンセル付き
真空	角型チャンバー 1kPa到達時間：保証100秒、実績33秒 3分後到達圧力：実績30Pa
安全・作業性 (抜粋)	スライドテーブル正面安全扉透明外周カバー（ＵＶカット）過昇温防止装置非常停止ボタン
外形寸法	W1548×L1660×H2040㎜質量：2.4ton
その他	電源：AC200V（3相）75A PLC制御プログラム推力制御真空ポンプ・ブロア別置き

VS3D08-4040

曲面貼り仕様
遮光外周カバー

加圧エリア	有効サイズ：400×400mm 最大ワーク高さ：40㎜温度:RT~150℃
推力	陽圧（3D）：常圧
真空	丸型UV用チャンバー 1kPa到達時間：保証120秒、実績15秒 3分後到達圧力：実績26Pa
安全・作業性 (抜粋)	スライドテーブル正面安全扉遮光外周カバー過昇温防止装置非常停止ボタン
外形寸法	W1650×L1700×H2340㎜質量：3156kg
その他	電源：AC200V（3相）60A PLC制御プログラム推力制御データロギング（PLC)
