真空陽圧含浸装置

真空陽圧含浸装置

電子部品、多孔質体、食品、新素材などへの含浸による機能性追加。

使用技術

製品の特長

ミカド含浸システム

被加工物を液体に浸漬する前に真空にし、その後液体へ浸漬します。
そのため、効率の良い含浸が可能です。

真空チャンバー

ミカドオリジナルの真空チャンバー方式（PAT）
加圧の際は、チャンバーの体積を減らし、圧縮空気の使用量を抑制します。

陽圧（エア加圧）

最大0.9MPa（標準0.7MPa）　ポンピング加圧も可能です。

安全な作業

外周カバー及びスライドテーブルが標準装備されております。

製品事例

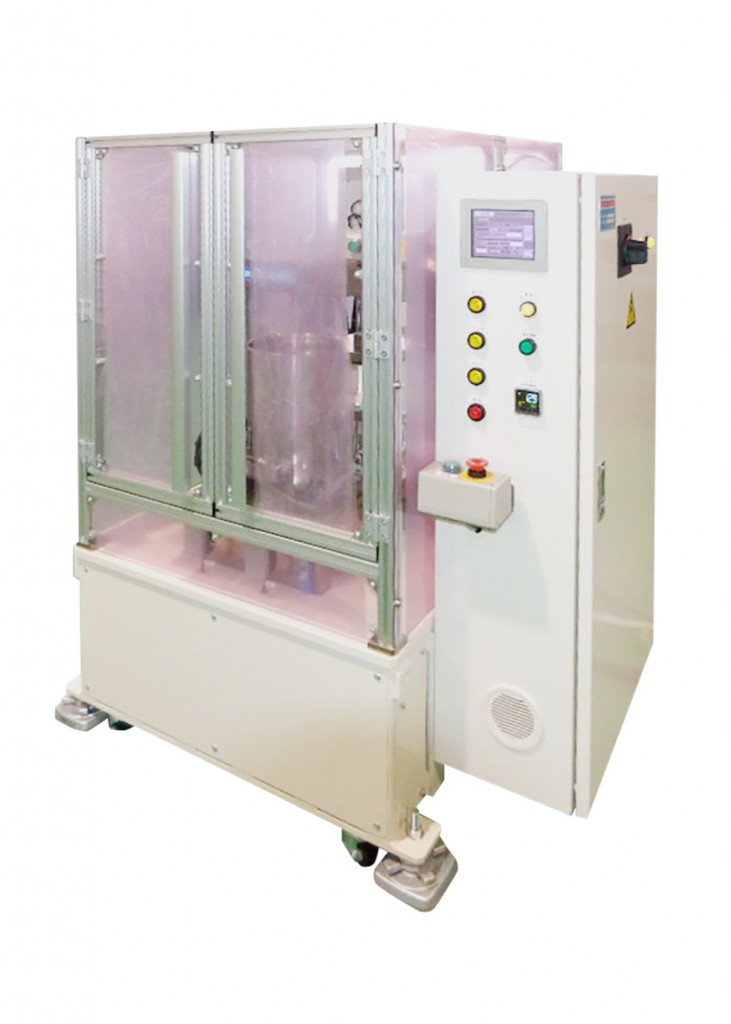

真空含浸装置

陽圧仕様
ヒータ付仕様

真空含浸装置

陽圧仕様
ヒータ付仕様

製品籠 製品籠：φ100㎜×110㎜（外寸）
稼働ストローク：90㎜
※1.6ℓ時液中ストローク：75㎜
液容器：φ140㎜×t140㎜　2ℓ（液量：Max1.6ℓ）
温度：RT~100℃
陽圧（エア加圧） 常圧~0.9MPa
0.9MPa到達時間：保証15秒、実績10秒
真空 丸型チャンバー
1k到達時間：保証50秒、実績45秒
1分後到達圧力：実績690Pa
安全・作業性
(抜粋)		 手動スライドテーブル
正面安全扉
透明外周カバー
非常停止ボタン
外形寸法 W1310×L1040×H1600㎜
質量：1500kg
その他 電源:AC200V(3相) 30A
PLC制御
温度調節器制御(P.I.D)
真空ポンプ及び増圧ユニット別置き

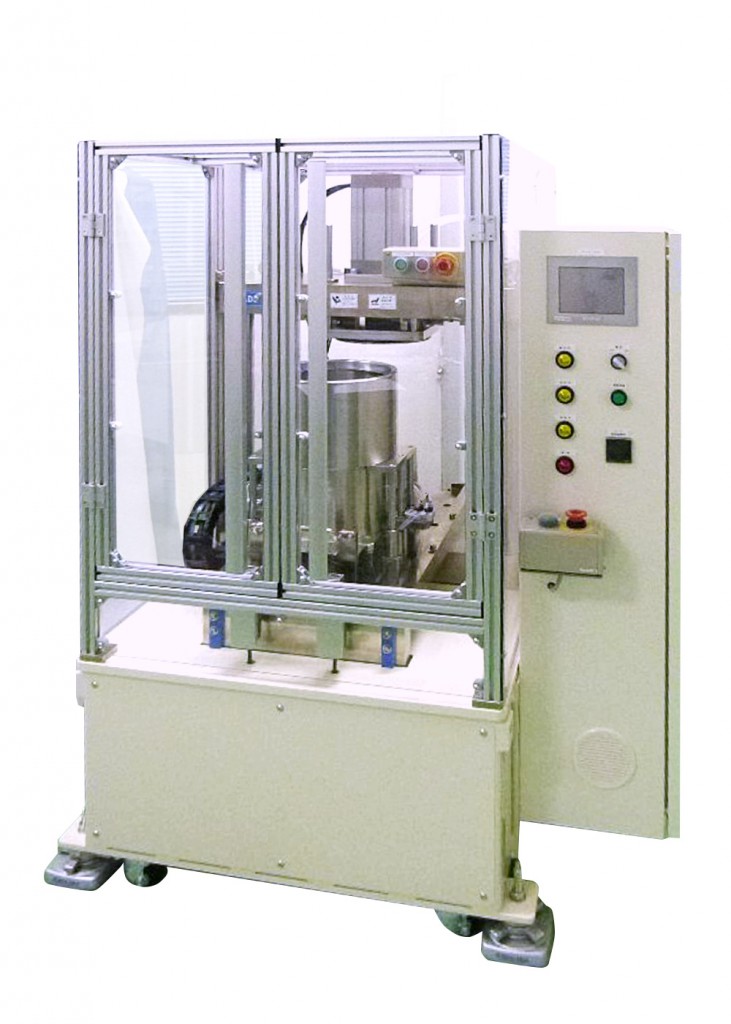

真空含浸装置

陽圧仕様
ヒータ付仕様

真空含浸装置

陽圧仕様
ヒータ付仕様

製品籠 製品籠:Φ100mm×110mm(外寸)
稼働ストローク:90mm
※1.6l時液中ストローク:75mm
液容器:Φ140mm×t140mm 2l(液量:Max1.6l)
温度:RT~100℃
陽圧（エア加圧） 陽圧：常圧～0.9MPa
0.9MPa到達時間：保証15秒、実績12秒
真空 含浸チャンバー
1k到達時間:35秒
1分後到達圧力:390Pa
安全・作業性
(抜粋)		 手動スライドテーブル
非常停止ボタン
正面安全扉
透明外周カバー
外形寸法 W1300×L1100×H1500㎜
質量：1300kg
その他 電源:AC200V(3相) 30A
PLC制御
温度調節器制御(P.I.D)
真空ポンプ及び増圧ユニット別置き
真空含浸装置

陽圧仕様
ヒータ付き
手動スライド

真空含浸装置

陽圧仕様
ヒータ付き
手動スライド

製品籠 製品籠：φ140㎜×150㎜（外寸）
稼働ストローク：90㎜
※1.6ℓ時液中ストローク：75㎜
液容器：φ160㎜×t160㎜　3.2ℓ（液量：Max2ℓ）
温度:RT~100℃
陽圧（エア加圧） 陽圧：常圧～0.9MPa
0.9MPa到達時間：保証15秒、実績12秒
真空 丸型チャンバー
1k到達時間：保証60秒、実績44秒
1分後到達圧力：実績570Pa
安全・作業性
(抜粋)		 手動スライドテーブル
非常停止ボタン
正面安全扉
透明外周カバー
外形寸法 W1250×L1150×H1550㎜　質量：1350kg
その他 電源:AC200V(3相) 20A
PLC制御
温度調節器制御(P.I.D)
真空ポンプ及び増圧ユニット別置き
真空含浸装置

手動スライド
陽圧仕様
真空ポンプ支給品対応

真空含浸装置

手動スライド
陽圧仕様
真空ポンプ支給品対応

製品籠 製品籠：φ170㎜×150㎜（外寸）
稼働ストローク：100㎜
液容器：φ180㎜×t180㎜　4ℓ（液量：Max2ℓ）
陽圧（エア加圧） 陽圧：常圧～0.7MPa
0.7MPa到達時間：保証15秒、実績9秒
真空 丸型チャンバー
1分後到達圧力：実績-0.081Pa
安全・作業性
(抜粋)		 手動スライドテーブル
非常停止ボタン
正面安全扉
透明外周カバー
外形寸法 W1300×L1100×H1500㎜
質量：1300kg
その他 電源:AC200V(3相) 10A
PLC制御
真空ポンプ及び増圧ユニット別置き
