真空加圧装置 UVタイプ

UV硬化樹脂を使った貼り合わせやインプリントに最適です。
3D加圧仕様の対応も可能です。

使用技術

製品の特長

UV透過チャンバー

チャンバー内を外部よりUV照射することができます。

2D+UV

平板加圧しながらUV照射することが可能です。
貼り合わせや平滑化等に利用できます。

3D+UV

3D加圧しながらUV照射可能です。
曲面貼りや転写等に利用できます。

安全作業

UVカット樹脂製の外周カバーを装備するとともに、下加圧板へスライドテーブルを採用することにより、オープン状態での作業が可能になり、作業性、安全性を向上させています。

特注対応

有効面積や加圧力等、お客様のニーズにあった装置を製作します。

製品事例

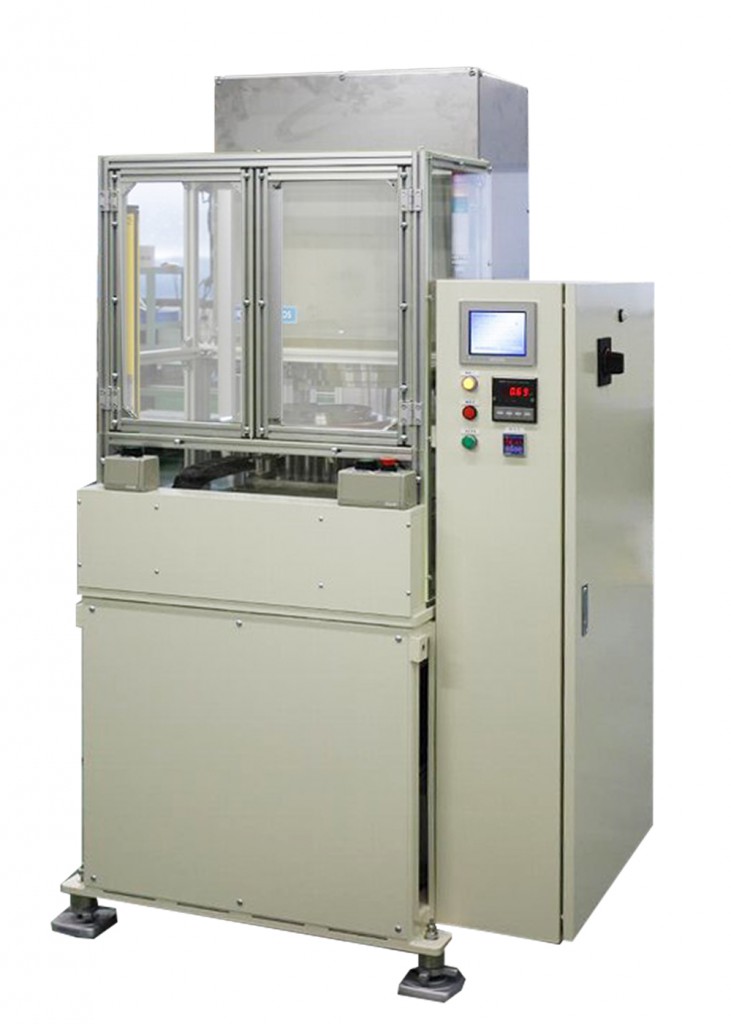

VS005-Φ200-UV

スライドテーブル無し仕様

VS005-Φ200-UV

スライドテーブル無し仕様

加圧エリア 有効面積:Φ200mm
最大ワーク高さ:25mm
温度:RT~100℃ (下熱板のみ)
UVユニット:高圧水銀ランプ 74mW/㎠
推力 3kN~5kN
※フィードバック制御
※真空差圧及び熱板自重キャンセル付き
真空 UV透過チャンバー
1kPa到達時間:20秒(最大ハイト時)
1分後到達圧力:250Pa
安全・作業性
(抜粋)
正面安全扉
過昇温防止装置
透明外周カバー(UVカット)
非常停止ボタン
過昇温防止装置
外形寸法 W1290×L1130×H2300mm
質量:1ton
その他 電源:AC200V(3相)60A
真空ポンプ・ブロア別置き
プログラム推力制御

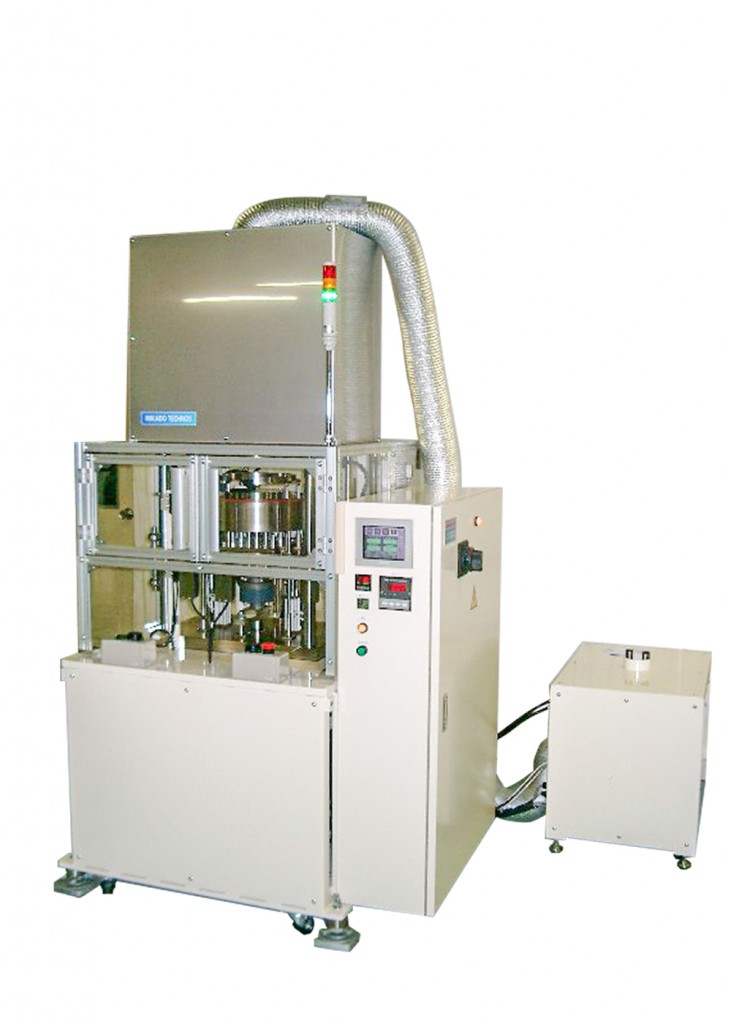

VS003-0505

下側UV照射

VS003-0505

下側UV照射

加圧エリア 有効面積:Φ100mm
最大ワーク高さ:15mm
UVユニット:スポットUV照射装置(ウシオ電機製)
照射領域Φ50mm
推力 0.3kN~3kN
※フィードバック制御
※真空差圧及び熱板自重キャンセル付き
真空 UV透過チャンバー
1kPa到達時間:15秒(最大ハイト時)
1分後到達圧力:50Pa
安全・作業性
(抜粋)
正面安全扉
透明外周カバー(UVカット)
非常停止ボタン
外形寸法 W850×L760×H1900mm
質量:0.6ton
その他 電源:AC200V(3相) 10A
真空ポン別置き
プログラム推力制御

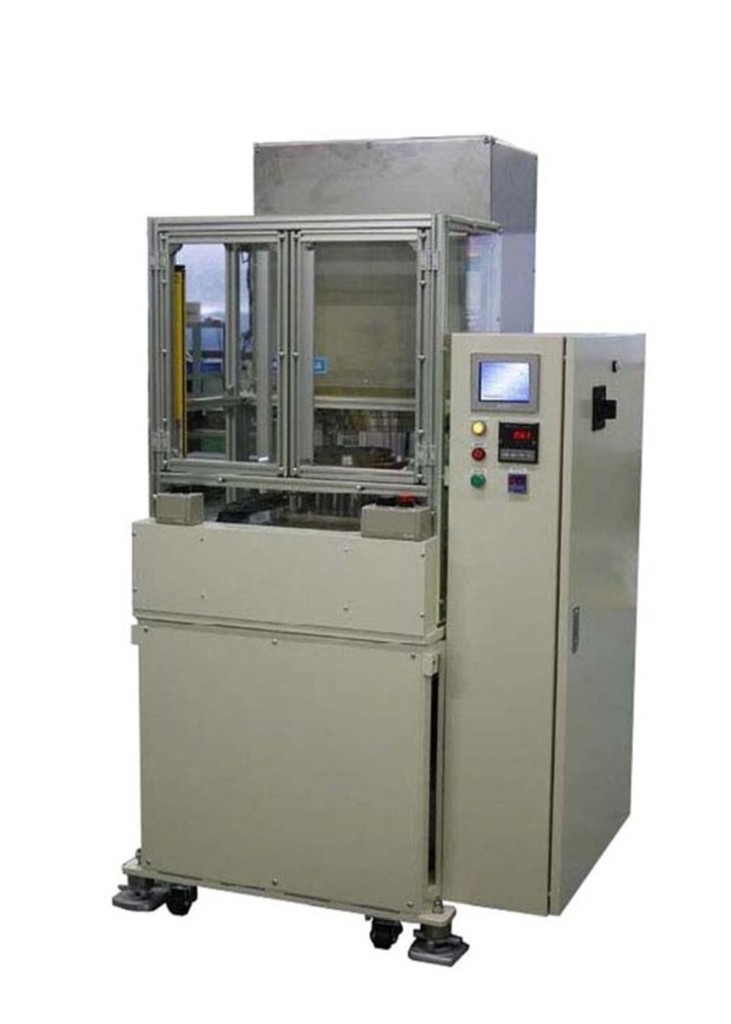

VS03-Φ200-UV

VS03-Φ200-UV

加圧エリア 有効面積:Φ200mm
最大ワーク高さ:15mm
温度:RT~100℃ (下熱板のみ)
UVユニット:メタルハライド 74mW/㎠
推力 0.5kN~29.4kN
※サーボシリンダ
※熱板自重キャンセル付き
真空 UV透過チャンバー
1kPa到達時間:15秒(最大ハイト時)
1分後到達圧力:40Pa
安全・作業性
(抜粋)
スライドテーブル
透明外周カバー(UVカット)
光線式安全装置
過昇温防止装置
正面安全扉
非常停止ボタン
外形寸法 W1200×L1300×H2300mm
質量:1.2ton
その他 電源:AC200V(3相)40A
プログラム推力制御
真空ポンプ・フロア別置き

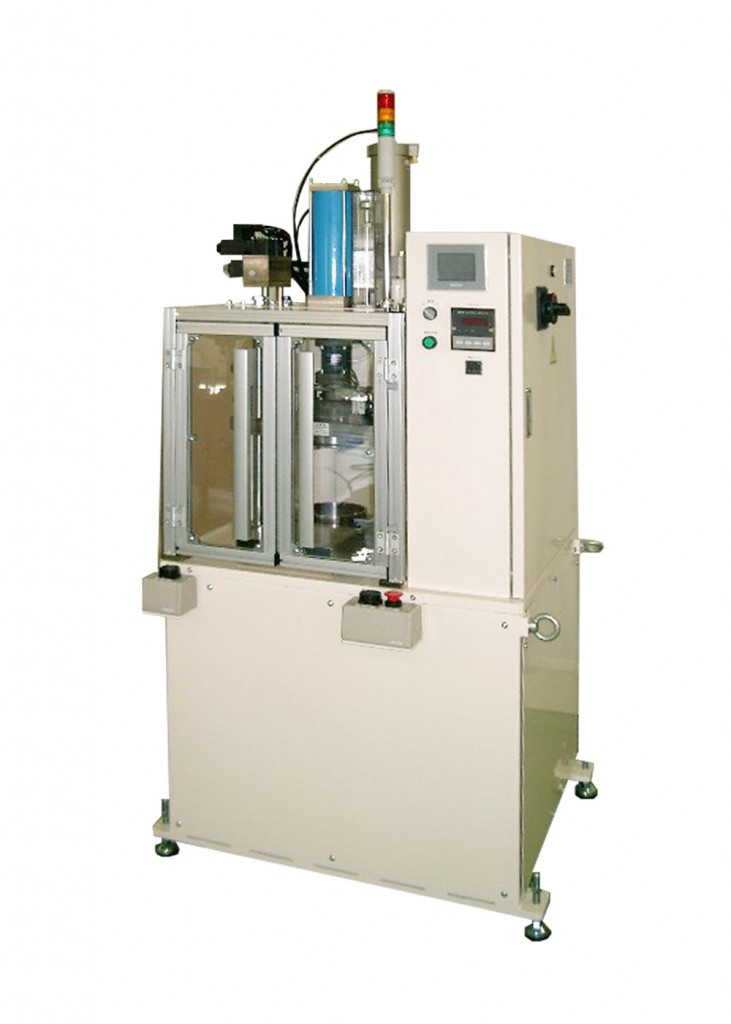

VS3D01-3021-UV

3D仕様

VS3D01-3021-UV

3D仕様

  • 3Dアタッチメント

加圧エリア 有効面積:300×210mm
最大ワーク高さ:24mm
温度:RT~100℃(下熱板のみ)
UVユニット:メタルハライド 120~280mW/㎠
推力 2.5kN~10.0kN
※フィードバック制御
※真空差圧及び熱板自重キャンセル付き
真空 UV透過チャンバー
1kPa到達時間:20秒(最大ハイト時)
1分後到達圧力:60Pa
安全・作業性
(抜粋)
スライドテーブル
透明外周カバー(UVカット)
光線式安全装置
過昇温防止装置
正面安全扉
非常停止ボタン
外形寸法 W1500×L1500×H2350mm
質量:1.5ton
その他 電源:AC200V(3相)100A
真空ポンプ・ブロア別置き
プログラム推力制御
VS3D025-Φ200-UV

3D仕様

VS3D025-Φ200-UV

3D仕様

  • 3Dアタッチメント

加圧エリア 有効面積:Φ100mm
最大ワーク高さ:30mm
温度:RT~100℃(下熱板のみ)
UVユニット:スポット光源
推力 2.5kN~25kN
※フィードバック制御
※真空差圧及び熱板自重キャンセル付き
真空 UV透過チャンバー
1kPa到達時間:8秒(最大ハイト時)
1分後到達圧力:29Pa
安全・作業性
(抜粋)
スライドテーブル
過昇温防止装置
正面安全扉
透明外周カバー(UVカット)
非常停止ボタン
外形寸法 W1450×L1400×H2350mm
質量:1.2ton
その他 電源:AC200V(3相)20A
真空ポンプ・ブロア別置き
プログラム推力制御
